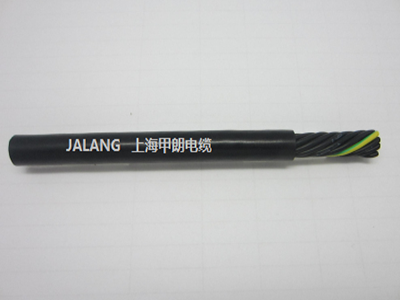

正確的使用和安裝高柔性拖鏈電纜可以滿足工況的需求,還可以保證安全,下面為大家分享高柔性拖鏈電纜的使用安裝需要注意什么?
如拖鏈有損壞時,電纜也應該更換,因為電纜同時也受到了拉伸;
安裝拖鏈或其他移動場合電纜時,應充分將電纜內應力去除,(如有)可采取自由懸掛數日的方法;
建議電纜分開并排安裝,在不同直徑的電纜要一層層的進行安裝或是并排安裝的情況下,我們建議使用分離器;
外徑<0.394英寸(10mm)的拖鏈電纜安裝不能使用分離器,她們應該寬松的放置在導管中,然后再放入拖鏈。導管的橫截面需要比所有電纜橫截面的和還要大很多;
電纜在分離器中需要能自由活動,出于安全考慮,電纜直徑和拖鏈的內部尺寸之間必須要有10%的自由空間;
請注意:電纜經過拖鏈和彎曲處時不能受力,如果有幾層纜層,那么在彎曲處電纜之前需要有相應的間隙;
要注意:拖鏈中的電纜敷設不能有扭轉的情況(無旋轉),所以要在安裝前先從電纜盤直放下來的電纜(不要把電纜放成圈狀);
拖鏈或邊接處的重量分布要對稱,重的電纜要對著拖鏈的外表敷設,而較小的電纜則要鋪在中間;
所有電纜的固定點在拉動電纜的設備上都要安裝消除拉力負荷的夾具,在外護套上只能大面積夾住,避免芯線受到擠壓,同時也要避免電纜移位。
